Luftrom Europa for GPS

Av Geir Dyvik, 27.09.05:



Selv om jeg har installert luftromskartet på 2 pc-er, har andre problemer med å få det til etter oppskriften under. Jeg henviser derfor til www.dfc-saar.de hvor jeg har hentet informasjonen. Å trikse med registeret på pc-en kan lett føre til krasj, og derfor risikabelt.


05.03.06:
Rettet bildet av registerregistreringen (manglet .tdb som var klippet bort). Merk også rød tekst. Få riktig "/" (Heller feil vei her i teksten. Skal helle mot venstre).
På Tdb strengverdien manglet
Air_Europe_nf/ og .tdb, se rød tekst. Sorry til dere som prøvde installering uten å få det til.


Her følger en oppskrift på hvordan man kan laste ned og installere et gratis luftrom-kart over hele Europa til GPS. Dette kartet er transparent og skalerbart og legger seg oppå eventuelle andre MapsSource kart du har installert. Luftromkartet består av blokker av rette, sorte streker. Når du/kursoren på GPS-en passer en grense for luftrom vises et tekstfelt med informasjon på skjermen.


Oppsettet har jeg funnet på klubbsida til den tyske HG-klubbben Saar: www.dfc-saar.de og oversatt til Norsk. Kartet lastes ned fra denne klubben sin hjemmeside. Det forutsetter at du har GPS med kartfunksjon og Garmin Mapsource installert på pc-en, men du trenger ikke å ha andre kart installert på GPS-en. Airspace Europe Not Filled tar 1, 28 Mb.



..........................

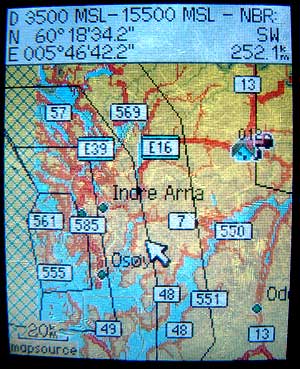

Skjermbilde over er fra en Garmin Vista med Mapsource Norge 1:250.000 som bakgrunnskart. Airspace Europe Not Filled ligger over. Området er Flesland TMA og Hardanger. Blokkene med tall er veinummer som ligger i Norge 1:250.000 og har ingenting med Airspace-kartet å gjøre.


Hvordan installere AIRSPACE EUROPE NOT FILLED på Garmin GPS:














Last ned karfilen fra denne linken: Air_Europe_nf

Unzip filen og se at du har ei mappe som heter Air_Europe_nf med filene:

Air_Europe_nf.img
Air_Europe_nf.TDP
42200101 .img

Overfør denne mappa til samme mappe du har Mapsource-programmet i. I mitt tilfelle er dette mappa: C:/Programfiler/Garmin. NB ligger Garmin hos deg rett under C:/ må du ta hensyn til det ved alle adressene (C:/Garmin/Air_Europe_nf osv)

Nå skal du inn i REGEDIT og mekke. Klikk:

START (nede i venstre hjørne) - KJØR - skriv inn "REGEDIT"

Gå inn i HKEY_LOCAL_MACHINE og åpne:

SOFTWARE - GARMIN - MAPSOURCE - PRODUCTS

Rediger - Ny - Nøkkel

Det opprettes ei ny mappe. Kall denne "666"


1. Høyreklikk på mappe 666 og velg

Ny - Strengverdi. Kall denne filen LOC

Dobbeltklikk på LOC og under Verdidata skrives stien til hvor kartmappa ligger:

C:/Programfiler/Garmin/Air_Europe_nf

(NB: alle "/" skal helle mot venstre, men finner ikke dette tegnet på min mac!)


2. Høyreklikk på mappe 666 og velg

Ny - Strengverdi. Kall denne filen Bmap

Dobbeltklikk på Bmap og under Verdidata skrives stien til hvor kartet ligger: C:/Programfiler/Garmin/Air_Europe_nf/Air_Europe_nf.img


3. Høyreklikk på mappe 666 og velg

Ny - Strengverdi. Kall denne filen Tdb

Dobbeltklikk på Tdb og under Verdidata skrives stien til hvor Tdb ligger:
C:/Programfiler/Garmin/
Air_Europe_nf/Air_Europe_nf.tdb

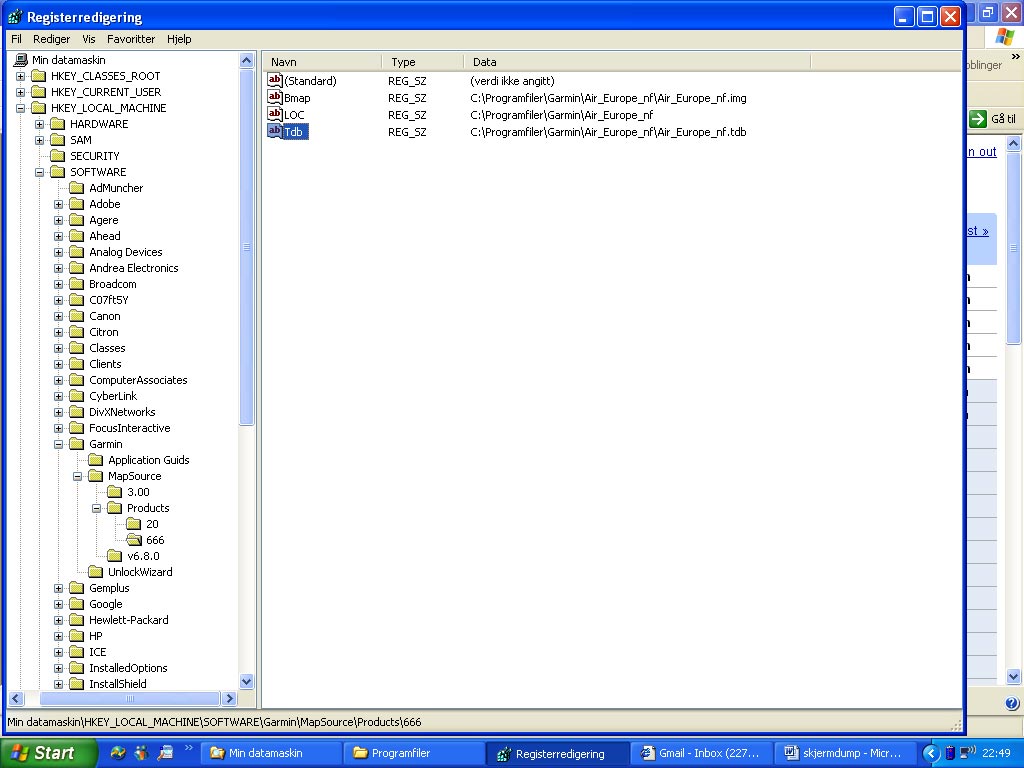

På PC-en skal det nå se sånn ut:


Nødvendig informasjon skal nå ligge inne. Start opp Mapsource og se at du nå har tilgjengelig kartet som heter AIRSPACE EUROPE NOT FILLED. Dette kan du nå overføre til GPS-en på vanlig måte.

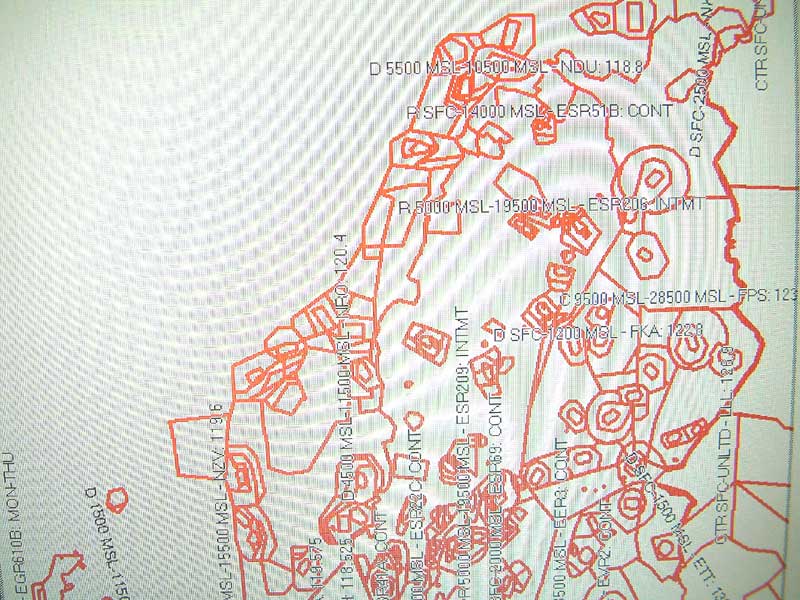

På PC-en ser kartet slik ut, her med usnitt Skandinavia:


Jeg tar ingen ansvar for eventuelle tekniske problemer som måtte oppstå ved installasjon til PC/GPS-en, eller riktigheten av dette kartet. Bruk det derfor kun veiledende og sjekk det opp mot manuelle kart der du skal fly.


Lykke til!
